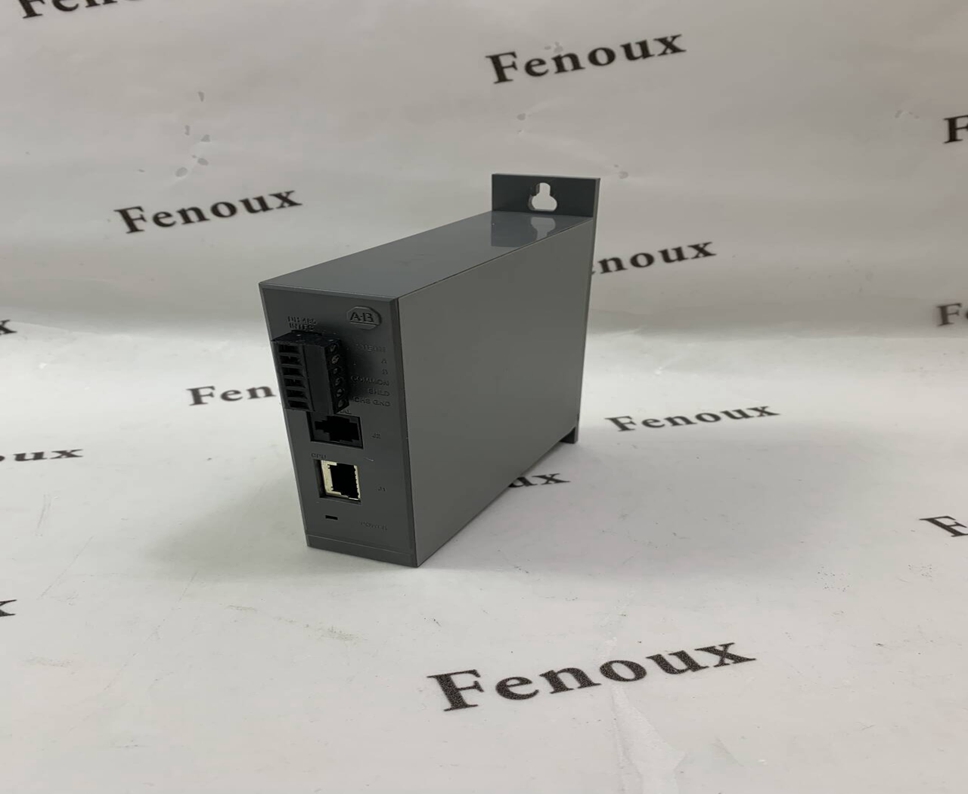

Allen-Bradley 1747-AIC SER

Publication 1747-UM011, SLC 500 Modular Hardware Style User

Manual, contains complete instructions and guidelines for DH-485

link planning.

Description:

La publication 1747-UM011, SLC 500 Modular Hardware Style User

Manual, contient des instructions et des directives complètes sur la

planification du réseau DH-485.

Alimentation du coupleur

réseau

En fonctionnement normal, lorsque l’automate programmable est relié

au coupleur réseau, le processeur alimente le coupleur réseau et

l’unité périphérique (module d’accès à la table de données, terminal

de programmation portatif,...), s’il y a lieu, par le câble 1747-C11.

Aucune alimentation externe n’est requise.

Si vous ne reliez pas le processeur au coupleur réseau, utilisez une

alimentation 24 V c.c. de Classe 2 pour alimenter le coupleur réseau

et l’unité périphérique.

USB (DF1)

RS485 (DH485)

RS232 (DH485)

USB to DH485

INTERFACE CONVERTER

USB

OK

SW

DH485

R C US

CAT SER FRN

1747-UIC A X.X

Mfg

XXXX

LISTED IND. CONT. EQ. FOR HAZ.

LOC. A196,

OPERATING TEMP CODE TAG

CLASS 1 GROUPS A, B, C, AND D, DIV. 2

N223

DH-485

Peripheral

CPU

Power

SLC 500

ALLEN-BRADLEY

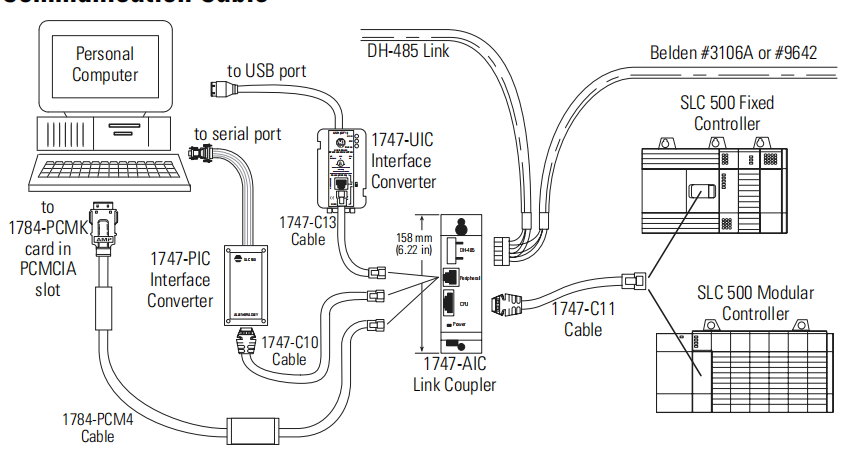

Câble 1784-PCM4

Automate SLC 500

version modulaire

vers la

carte

1784-PCMK

dans le

logement

PCMCIA

Liaison DH-485

Coupleur réseau

1747-AIC

Câble

1747- C11

Convertisseur

d’interface

1747-PIC

Automate SLC 500

version bloc

Utilisez un câble à

paire torsadée

blindé Belden

n° 3106 ou

n° 9842.

Segments de

câbles connectés

en série.

La longueur totale

des segments de

câbles ne doit pas

dépasser 1 219 m.

158 mm

Convertisseur

d’interface

1747-UIC

vers le port USB

Belden n° 3106A ou n° 9642

vers le port série

Câble

1747-C10

PC

Câble

1747-C13

ATTENTION

!

Connectez toujours la borne CHS GND (mise à la

terre du châssis) à la prise de terre la plus proche.

Cette connexion doit être effectuée, qu’une

alimentation 24 V c.c. externe soit utilisée ou non.
